Ogmantasyon adopsyon sistèm fotovoltaik (PV) nan aplikasyon rezidansyèl, komèsyal, ak endistriyèl ki nesesè yon konpreyansyon apwofondi diferan kalite charj elektrik-kapasite, endiktif, ak rezistans-ki kominike avèk sistèm sa yo. Papye sa a bay yon analiz an pwofondè de kalite chaj sa yo, karakteristik yo, enpak sou pèfòmans sistèm PV, ak evalyasyon konparatif. Se anfaz espesyal mete sou itilizatè-bò charj nan aplikasyon pou PV, ki gen ladan efè yo sou bon jan kalite pouvwa, efikasite, ak estabilite sistèm. Diskisyon an tou kouvri estrateji alèjman pou optimize pèfòmans sistèm PV anba divès kalite kondisyon chaj.

Sistèm fotovoltaik (PV) yo de pli zan pli entegre nan kadriyaj pouvwa modèn, patikilyèman nan bò itilizatè a, kote yo bay elektrisite nan konsomatè rezidansyèl, komèsyal, ak endistriyèl. Efikasite a ak estabilite nan sistèm PV depann siyifikativman sou nati a nan charj yo ki konekte. Charj elektrik ka lajman kategori nan twa kalite:

Charj rezistans - rezistans pi

Charj endiktif - charj ak enduktans enpòtan

Charj kapasitif - charj ak kapasite dominan

Chak kalite chaj reyaji yon fason diferan ak PV inverters, ki afekte bon jan kalite pouvwa, efikasite, ak sistèm fyab. Papye sa a eksplore entèraksyon sa yo an detay, bay yon analiz konparatif ak rekòmandasyon pou pi bon konsepsyon sistèm PV.

Karakteristik fondamantal nan kalite chaj

Definisyon chaj rezistans

Charj rezistans yo se kalite ki pi senp lan, kote aktyèl la ak vòltaj yo nan faz. Yo konsome pouvwa reyèl (P) epi yo pa prezante pouvwa reyaktif (Q).

Karakteristik kle:

Faktè pouvwa (PF)=1 (Inite pouvwa faktè).

Pa gen chanjman faz ant vòltaj ak aktyèl.

Enpak sou sistèm PV:

Efikasite: Segondè, depi pa gen okenn pouvwa reyaktif ki enplike nan sa.

Estabilite: enpak minim sou PV Inverters, menm jan yo bay yon ki estab, chaj lineyè.

Harmony: neglijab, sof si ki pa lineyè charj rezistans (egzanp, gradateur) yo prezan.Klasifikasyon nan charj rezistans sou bò itilizatè a

Chaj rezistans nan kay la

Ekipman ekleraj (lanp tradisyonèl enkandesan, lanp tengstèn halogen (génération chalè ak emisyon limyè nan rezistans filaman)

Aparèy chofaj (aparèy pou chofe dlo elektrik, aparèy chofaj elektrik, kouvèti elektrik, aparèy chofaj men, fou elektrik, Irons elektrik, Irons keurlin, elatriye)

Low-pouvwa aparèy elektrik (Chargers, fanatik elektrik, elatriye)

Ti charj endistriyèl ak komèsyal rezistans

Ekipman chofaj pou ti boutik (tankou machin bwè cho nan magazen konvenyans ak ti fou elektrik (chofaj rezistans pi) nan boulanjri)

Ekipman biwo (konpozan chofaj (chofaj fil rezistans) nan kèk enprimant fin vye granmoun-alamòd ak fotokopi)

Ekipman oksilyè agrikòl (fil elektrik chofaj pou ti sèr (pou prezèvasyon chalè), ti branch chofaj elektrik pou akwakilti)

Definisyon chaj endiktif

Charj endiktif entwodui yon lag faz, kote ram aktyèl dèyè vòltaj akòz reyaksyon an endiktif (XL=2 πfl).

Karakteristik kle:

Faktè pouvwa (PF) <1 (jis).

Konsomasyon pouvwa reyaktif (q=vi sin ΦO).

Enpak sou sistèm PV:

Efikasite: redwi akòz pèt pouvwa reyaktif.

Estabilite: ka lakòz gout vòltaj ak fluctuations pouvwa.

Harmony: Ka prezante Harmony si ki pa lineyè (egzanp, kondui frekans varyab).

Estrateji alèjman:

Koreksyon faktè pouvwa (PFC) kondansateur pou konpanse pou jis PF.

Sèvi ak filtè aktif yo bese Harmony.Klasifikasyon nan itilizatè-bò charj endiktif

Kalite motè charj

Aparèy nan kay la (kompresè frijidè, kompresè èkondisyone ak motè fanatik, lave motè machin, mikwo ond fou motè plat, motè ranje kapo, elatriye)

Ekipman endistriyèl ak komèsyal (motè ponp dlo (irigasyon agrikòl, sistèm rezèv dlo), fanatik (vantilasyon, dissipation chalè), motè senti CONVEYOR, motè zouti machin, motè kondwi asansè, elatriye)

Ti ekipman (zouti elektrik (tankou egzèsis elektrik, machin koupe), motè tapi, motè fanatik refwadisman andedan pil elektrik machin chaje, elatriye)

Ekipman elektwomayetik

Valv solenoid (tankou tiyo gaz nan kay la ak dlo purifikateur tiyo solenoid, ki kontwole ouvèti a ak fèmen nan valv la pa génération yon jaden mayetik nan dinamize a nan bobin la)

Cuisinier endiksyon/cuisinier endiksyon (itilize yon bobin pou jenere yon jaden mayetik altène, sa ki lakòz istansil la chofe.

Lòt charj endiktif

Machin soude elektrik (ak yon gwo kantite anwoulman andedan, li depann sou endiksyon elektwomayetik jenere soude aktyèl pandan operasyon ak se yon chaj endiktif fò)

Definisyon chaj kapasitif

Charj kapasitif entwodui yon plon faz, kote aktyèl kondwi vòltaj akòz reactans kapasitif (XC=1/(2πfc)).

Karakteristik kle:

Faktè pouvwa (PF) <1 (dirijan).

Jenerasyon pouvwa reyaktif (q=vi sin φ).

Enpak sou sistèm PV:

Efikasite: ka amelyore efikasite si yo itilize pou PFC, men kapasite twòp ka lakòz overvoltage.

Estabilite: Ka mennen nan pwoblèm sonorite ak enduktans kadriyaj.

Harmony: ka anplifye Harmony si mal fèt.

Estrateji alèjman:

Bon dimensionnement nan kondansateur PFC.

Sèvi ak filtè Harmony.Klasifikasyon nan charj kapasitif sou bò itilizatè a

Pouvwa ekipman elektwonik

Kondansateur nan bò DC nan konvètisè a frekans/varyateur (otobis la DC nan ekipman tankou inverseur fotovoltaik ak kondui frekans varyab (VFDs) se nòmalman ekipe ak gwo-kapasite kondansateur elektwolitik lis vòltaj la DC ak siprime tranch rid)

Antre kondansateur filtre nan pwovizyon pouvwa oblije chanje (kapasitif sikwi filtre yo anjeneral enstale nan fen a devan nan oblije chanje pouvwa founiti pou serveurs òdinatè, estasyon baz kominikasyon ak lòt ekipman)

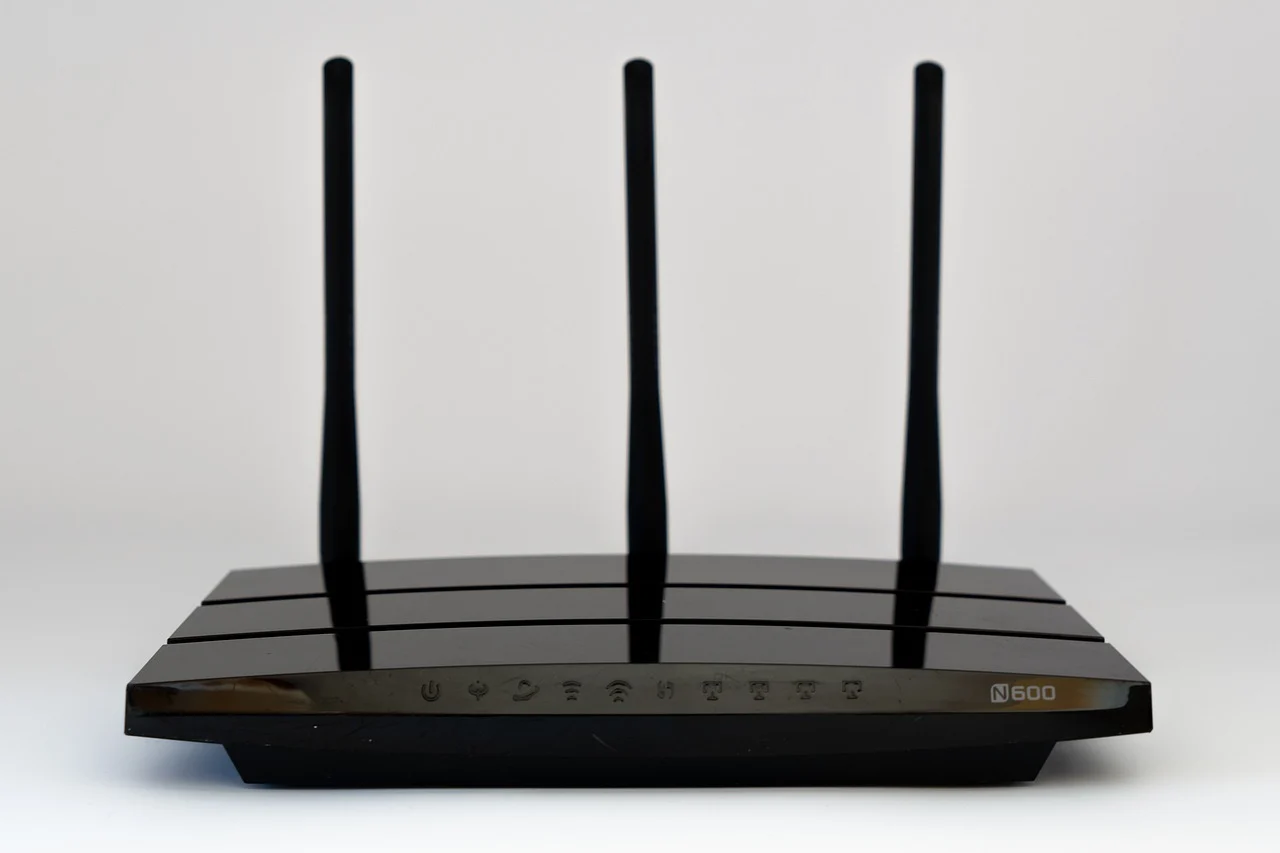

Chanje ekipman ekipman pou pouvwa (chajè telefòn mobil, adaptè laptop, founiti pouvwa routeur, ki ap dirije ekipman pou pouvwa chofè)

Ekipman varyateur nan aparèy nan kay la (varyateur lè kondisyone, varyateur lave machin, frijidè varyateur)

Enstriman elektwonik (enprimant, fotokopi, fou mikwo ond (kèk modèl), televizyon (sitou televizyon LCD, ki gen yon gwo kantite kondansateur sou tablo pouvwa entèn), elatriye)

Aparèy CAPACITOR CAPACITOR

Koreksyon faktè pouvwa (PFC) kondansateur (nan enstalasyon endistriyèl oswa komèsyal, paralèl aparèy konpansasyon kondansateur yo enstale amelyore faktè a pouvwa (espesyalman konpanse pouvwa a reyaktif nan charj endiktif tankou motè)

Ekipman SVG nan estasyon pouvwa fotovoltaik (dinamik aparèy konpansasyon pouvwa reyaktif (tankou SVG) ka pwodiksyon pouvwa reyaktif nan mòd kapasitif kontwole vòltaj la kadriyaj)

Konparatif analiz de kalite chaj nan sistèm PV

Konsiderasyon chaj itilizatè-bò nan sistèm PV

Sistèm PV nan bò itilizatè a dwe okipe yon melanj de charj rezistans, endiktif, ak kapasitif. Defi kle yo enkli:

Pwoblèm bon jan kalite pouvwa

Fluctuations vòltaj akòz toudenkou endiktif chaj oblije chanje.

Harmony deformation soti nan ki pa lineyè charj (egzanp, inverseurs, dirije chofè).

Move balans pouvwa reyaktif ki afekte estabilite kadriyaj.

Optimizasyon efikasite

Maksimòm Point Point Suivi (MPPT) dwe konte pou divès kalite chaj.

Gwo varyateur ta dwe konsidere pik demand pouvwa reyaktif.

Entèaksyon gri ak estabilite

Risk Islanding si sistèm PV pa ka matche ak demann chaj.

Enstabilite frekans akòz twòp charj kapasitif.

Kontwoliman ak estrateji optimize

Pou amelyore pèfòmans sistèm PV anba charj melanje:

Koreksyon faktè aktif pouvwa (PFC): Sèvi ak varyateur ki baze sou konpansasyon pouvwa reyaktif.

Filtè Harmony: Enstale filtè pasif/aktif pou bese deformasyon yo.

Jesyon chaj entelijan: priyorite charj rezistans pandan jenerasyon ki ba PV.

Entegrasyon depo enèji: pil ka demand pouvwa tanpon reyaktif.

Konprann konpòtman an nan kapasitif, endiktif, ak charj rezistans se kritik pou optimize pèfòmans sistèm PV nan bò itilizatè. Pandan ke charj rezistans yo se charj yo ki pi senp, endiktif ak kapasitif entwodwi konpleksite tankou pouvwa reyaktif, Harmony, ak defi estabilite. Bon estrateji alèjman, ki gen ladan PFC, Harmony filtraj, ak jesyon chaj entelijan, yo esansyèl pou efikas ak serye entegrasyon PV.

Mo kle

Fotovoltaik (PV) sistèm, itilizatè-bò charj, charj kapasitif, charj endiktif, charj rezistans, faktè pouvwa (PF), pouvwa reyaktif (Q), pouvwa reyèl (P), chanjman faz, Harmony deformation.
