Entwodiksyon
Ak kwasans rapid nan nouvo endistri enèji nan dènye ane yo, resous tè pou enstalasyon PV yo te vin de pli zan pli ra. Pou maksimize itilizasyon efikas nan sistèm PV atravè plizyè senaryo aplikasyon, Flexible PV Mounting System te parèt kòm yon solisyon inovatè.
Prensip travay

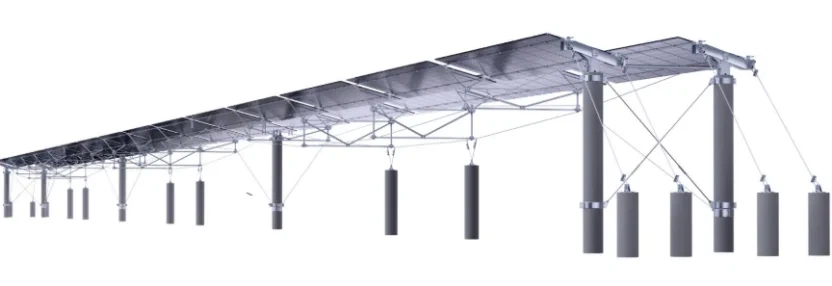

Prensip debaz la nan sipò fleksib PV manti nan bati yon "sistèm balans tansyon", reyalize sipò ki estab nan tansyon prestress ak estrikti rezo espasyal kab. Pwosesis travay li yo ka rezime nan twa pwen:
- Fiksasyon Fondasyon: Pil konkrè oswa kolòn estrikti asye yo enstale nan tou de bout nan zòn konstriksyon an kòm pwen final fiks nan sistèm nan tansyon. Nan kèk senaryo konplèks, baton jete lank ak câbles rete yo ajoute pou amelyore efè ancrage.
- Konstriksyon tansyon: Seksyon asye ki gen gwo -fòs ak lòt materyèl fleksib yo tension ak fiks ant pwen final yo. Prestress aplike atravè yon pwosesis tansyon gradye pou fòme yon estrikti chaj ki estab -, ak devyasyon tansyon an estrikteman kontwole nan mwens pase oswa egal a 5%.
- Enstalasyon modil: Modil PV yo fikse sou kab ki pote chay-nan kranpon espesyal pou fòme yon etalaj entegral. Estrikti kab nèt la ka yon ti kras defòme ak chanjman nan anviwònman an (tankou ekspansyon tanperati ak kontraksyon, enpak van), dispèse estrès pandan w ap kenbe pwèstans ki estab nan modil pou fè pou evite domaj estriktirèl.
Konsepsyon sa a kraze limit chay -pote sipò rijid yo, pou l reyalize efè "fleksibilite ak frigidité". Li ka absòbe enèji chaj ekstèn atravè deformation fleksib epi kenbe estabilite an jeneral nan bloke prestress, sa ki lakòz pi bon rezistans risk nan anviwònman ekstrèm.
Eleman teknik kle
1.Core Seleksyon Materyèl
Materyèl yo se fondasyon pèfòmans fleksib sipò, ki mande yon balans nan fòs, rezistans move tan, ak pwopriyete ki lejè. Chaj -cables portant sitou adopte fil asye galvanised klas 1860MPa oswa fil asye epoksidik plen -ansyen an ofri kontwòl pri, pandan y ap lèt la bay ekselan rezistans korozyon pou gwo -bwouya sèl ak gwo - anviwònman imidite. Kranpon modil yo fèt ak polymère ki reziste move tan-oswa 316 asye pur pou asire ke pa gen okenn aje oswa fann pandan itilizasyon alontèm. Sistèm ancrage a chwazi baton jete lank (pou senaryo tè konvansyonèl) oswa tandon konpoze fib bazalt (pou senaryo korozyon wo-bò rivaj) ki baze sou aplikasyon an, balanse fòs ak rezistans korozyon.
2.Prestress Kontwòl Teknoloji
Prestress se garanti debaz la nan estabilite sipò, ki mande konsepsyon egzak ak konstriksyon. Yo adopte yon pwosesis tansyon gradye pou aplike tansyon piti piti nan plizyè etap, dinamik balanse estrès rezo kab la epi evite detant kab oswa ka zo kase ki te koze pa konsantrasyon estrès lokal yo. Pandan se tan, ekipman pwofesyonèl yo itilize pou kontwole tansyon kab an tan reyèl -, ak ajisteman dinamik ki baze sou chanjman tanperati anbyen pou asire devyasyon tansyon an pa depase papòt konsepsyon pandan tout sik lavi a epi kenbe fòm jeyometrik ki estab sipò a.
3.Wind Rezistans ak konsepsyon Optimizasyon estriktirèl
Pou adrese defi chaj van nan diferan anviwònman, sipò fleksib adopte yon konsepsyon konpoze nan "net kab espasyal + sistèm rezistans van". Kab prensipal yo pote chay prensipal la nan direksyon lès-lwès, pandan y ap ajoute câbles ki reziste ant-ranj ak van-ki reziste transvèsal yo nan direksyon nò-sid pou fòme yon sistèm balans estrès ki genyen twa dimansyon. Verifye pa tès tinèl van (vitès van tès jeneralman depase 46m / s), optimize karakteristik sa yo amortissement nan rezo kab la ka efektivman reziste typhoons oswa gwo rafal mayitid 12-17, evite kolizyon modil ak microcracks. Anplis de sa, konsepsyon gwo-span diminye kantite pil (itilizasyon pil pou chak MW ka redwi soti nan 329 a 64), minimize domaj tèren ak depans konstriksyon.
4.Anchoring Teknoloji Sistèm
Sistèm ancrage a se kle nan transmisyon tansyon, ki afekte dirèkteman sekirite an jeneral nan sipò an. Pami pwodwi jete lank, HPB300 asye jete lank gen elongasyon ki ba ak enstalasyon pratik, apwopriye pou anviwònman tè sèk. Galvanize fil asye unbonded pou câbles rete pi pito pou pwojè lanmè ak bò lanmè akòz ekselan rezistans korozyon yo. Teknoloji kle a se nan tretman an anti-korozyon an sele nan ancrage ak kab, asire pa gen okenn flit oswa korozyon nan gwo -imidite ak gwo- anviwònman bwouya sèl ak pwolonje lavi sèvis.
Senaryo aplikasyon
1.Konplèks zòn montay ak Hilly
Sipò fleksib ka adapte yo ak tèren ki gen pant ki depase 40 degre. Atravè pant-swiv layout ak aranjman fleksib, kouvèti modil konplè reyalize san nivelman tè anpil. Nan Huaneng Qin County Pwojè a nan Shanxi, sipò yo ajiste selon ondulasyon nan ti mòn lan, siyifikativman amelyore dansite Layout tablo a pou chak zòn inite. Pwojè Lanzhou Honggu nan Gansu diminye jeni fondasyon atravè konsepsyon gwo -span, maksimize pwoteksyon fòm tè ekolojik frajil yo.
Senaryo Entegrasyon "PV+".
PV + Agrikilti: Avèk yon 33-mèt gwo span ak 5.5-mèt wotè konsepsyon, li ka bati pi wo a tè agrikòl, vèje, ak sèr djondjon. Pwojè Huadian Yichuan nan Shaanxi reyalize kowòdinasyon "PV + pòm", kenbe transmisyon limyè pòm pi wo a 70% epi asire amelyorasyon doub pwodiksyon agrikòl ak benefis jenerasyon pouvwa.
PV + Fishery: Apwopriye pou senaryo letan pwason bò lanmè ak andedan kay la, typhoon -konsepsyon ki reziste ak layout wo headroom pa sèlman asire sekirite enstalasyon PV, men tou pa afekte operasyon lapèch yo. Wenchang 100MW PV-Pwojè lapèch nan Hainan reyalize "zewo domaj" pandan mayitid 17 typhoons, ak Pwojè Qingyuan nan Guangdong tou redwi evaporasyon dlo nan etan pwason.
PV + Plantasyon Medikal: Pwojè Yimen nan Yunnan bati sipò pi wo a zòn plant Chinwa èrbal, reyalize "jenerasyon pouvwa sou panno yo ak plante anba panno yo" ak ankouraje entegrasyon an pwofondè nan nouvo enèji ak agrikilti karakteristik.
3.Ecologically sansib ak zòn espesyal

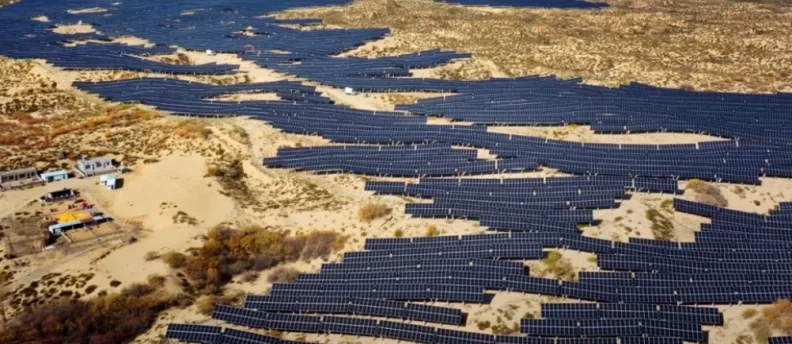

Nan zòn ekolojik frajil tankou dezè ak Plato Loess, sipò fleksib diminye fouyman pil ak domaj sifas yo. Mikwo-anviwònman ki fòme anba panno PV yo diminye evaporasyon dlo epi pwoteje kwasans vejetasyon. Nan senaryo tankou zòn sèvis otowout ak pant, konsepsyon 15-35 mèt -lajè ka adapte yo ak espas tankou pakin ak estasyon rechaj ak echanj, sa ki ede konstwi "zòn sèvis zewo kabòn".
Tandans endistri yo ak sitiyasyon mache
1.Sustained Market Growth Endistri mondyal sipò fleksib PV a ap fè eksperyans yon peryòd devlopman rapid. Li espere ke valè pwodiksyon total la pral reyalize yon to kwasans konpoze anyèl (CAGR) nan 8.2% soti nan 2025 a 2031, depase 5.796 milya dola ameriken pa 2031. Kòm yon gwo pwodiksyon ak aplikasyon mache, demann mache Lachin nan kontinye ap elaji kondwi pa devlopman montay PV ak "PV +" politik, ak pati nan mache nan dirijan antrepriz piti piti ogmante.
2.Direksyon inovasyon teknolojik
- Entegrasyon Fleksibilite ak Suivi: Konbine teknoloji Suivi entèlijan ak sipò fleksib pou reyalize ± 60 degre Suivi solè. Pwojè Kubuqi nan Inner Mongolia ogmante jenerasyon pouvwa anyèl pa 12.3% konpare ak estrikti fiks, adapte ak mekanis "pik-valye pri elektrisite" pou amelyore benefis yo.
- Mizajou Entelijan: Optimize kontwòl tansyon ak estrateji swiv atravè algoritm AI pou amelyore adaptabilite nan move tan epi redwi depans operasyon ak antretyen.
- Iterasyon materyèl: Adopte zenk-aliminyòm- kouch mayezyòm, bazalt materyèl konpoze, elatriye, pou plis diminye itilizasyon asye, amelyore rezistans korozyon, ak pwolonje lavi sèvis sipò yo.
3.Layout nan manifaktirè Gwo Kounye a, mache a fòme yon modèl konpetitif ak patisipasyon nan antrepriz Chinwa ak etranje yo. Manifaktirè entènasyonal yo enkli Schletter Group ak ESDEC, pandan y ap antrepwiz dirijan domestik yo enkli Longi Green Energy Technology, Trina Solar, ak Arctech Solar. Pami yo, Longi Green Energy Technology kenbe yon pozisyon dirijan nan PV-lapèch ak pwojè montay ak teknoloji ki reziste typhoon-li yo ak solisyon milti-senaryo.
Konklizyon
Avèk lojik debaz la nan "estrikti fleksib + balans tansyon", sipò fleksib PV kraze limit yo nan sipò tradisyonèl PV sou tèren ak espas, reyalize valè yo miltip nan "sekirite ak fyab, rediksyon pri ak amelyorasyon efikasite, ak zanmitay ekolojik". Karakteristik yo nan gwo span, gwo headroom, ak gwo adaptabilite pa sèlman elaji limit aplikasyon PV yo, men tou ankouraje entegrasyon an pwofondè nan nouvo enèji ak agrikilti, lapèch, ak pwoteksyon ekolojik, vin tounen yon teknoloji sipò kle nan yon kontèks tranzisyon enèji.
Avèk iterasyon nan teknoloji materyèl ak amelyorasyon entèlijan, sipò fleksib pral jwe yon pi gwo wòl nan domèn tankou "dezè, Gobi, ak dezè" devlopman, lanmè PV, ak renovasyon pwojè ki deja egziste, enjekte momantòm soutni nan devlopman segondè -bon jan kalite endistri PV la. Nan tan kap vini an, modèl aplikasyon divèsifye ki santre sou sipò fleksib pral plis lage valè tè, ede reyalize devlopman kowòdone enèji ak ekoloji anba objektif "double kabòn".
