Sistèm depo enèji jwe yon wòl enpòtan anpil nan sistèm pouvwa modèn, espesyalman ak pénétration a ogmante nan sous enèji renouvlab. Kat - operasyon kadran nan depo enèji se yon konsèp enpòtan ki dekri karakteristik yo ki koule pouvwa ant sistèm nan depo enèji ak griy la pouvwa.
Dapre GB/T 44026 - 2024 "spesifikasyon teknik pou kabin prefabrike - Kalite ityòm - ion sistèm depo enèji", pwodiksyon pouvwa a nan sistèm nan depo enèji yo ta dwe reglabl nan kat kadran yo1.
1.Basic konsèp nan depo enèji kat kadran
1.11.
Gen 4 karant ki bezwen konsidere.
Nan kadran an premye, tou de pouvwa a aktif (P) ak pouvwa reyaktif (q) nan sistèm nan depo enèji yo pi gran pase. Sa a se anjeneral ka a lè griy la bezwen plis pouvwa aktif ak sipò pouvwa reyaktif pandan pik - peryòd chaj2.
Nan kadran an dezyèm, pouvwa a aktif nan sistèm nan depo enèji se mwens pase 0, ak pouvwa a reyaktif se pi gran pase 0.. Pwodwi pou kadriyaj la pouvwa aktif nan sistèm nan depo enèji, pandan y ap sistèm nan depo enèji bay konpansasyon pouvwa reyaktif nan griy la. Sitiyasyon sa a ka rive lè griy la gen yon faktè pouvwa dirijan ak bezwen endiktif konpansasyon pouvwa reyaktif, ak sistèm nan depo enèji ka absòbe pouvwa aktif pou chaje pandan y ap bay pouvwa reyaktif2.
Nan twazyèm kadran an, tou de pouvwa aktif la ak pouvwa reyaktif nan sistèm nan depo enèji yo mwens pase. Sa a se eta a chaje nòmal nan sistèm nan depo enèji lè griy la gen ase pouvwa ak sistèm nan depo enèji bezwen yo dwe chaje2.

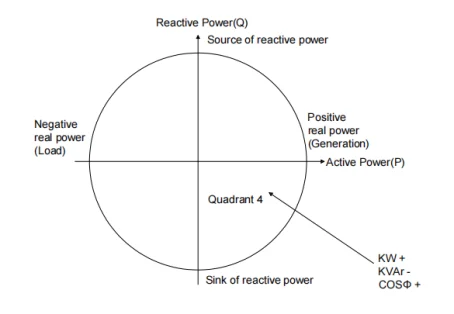

Nan katriyèm kadran an, pouvwa aktif nan sistèm nan depo enèji ki pi gran pase 0, ak pouvwa a reyaktif se mwens pase. Sa a ka itilize yo kontwole vòltaj la nan griy la pandan sèten kondisyon opere, pou egzanp, lè vòltaj la kadriyaj ki twò wo ak bezwen kapasitif konpansasyon pouvwa reyaktif, sistèm nan depo enèji ka egzeyat pouvwa aktif pandan y ap absòbe pouvwa reyaktif2.
1.2calculating faktè pouvwa
Sèvi ak teyorèm Pythagoras a nou ka kalkile paramèt la 3rd soti nan nenpòt ki 2 nan paramèt sa yo jan sa a3.
Teyorèm Pythagoras la deklare A² + B²=C²
Anplis de sa nou itilize règ la Sohcahtoa
Sinis ϕ=opoze/hypotenuse
Cos ϕ=adjasan/hypotenuse
Tan ϕ=opoze/adjasan
1.3Power Faktè Ang

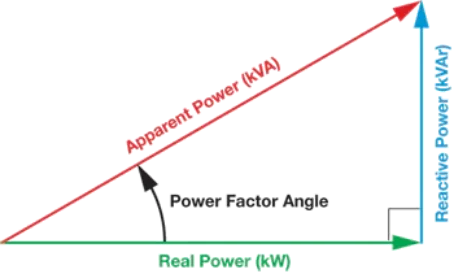

Se ang lan faktè pouvwa tou souvan refere yo bay ang faz.
Tèm faktè pouvwa a (PF) se tou senpleman rapò ki genyen ant reyèl oswa "vre" pouvwa (P) ak pouvwa aparan (yo). Pandan ke pouvwa reyaktif (Q) se eleman nan reyaktif.
Faktè pouvwa (PF)=Imobilye pouvwa KW (P) / aparan pouvwa KVA (s)
Pou egzanp pou pouvwa reyèl=80 kW, ak pouvwa reyaktif=100 kva nou genyen
Pf=80/100=0.8
A reprezante yon pèt nan 20%!!! epi yo ka nan anpil chase vin pi mal3.
2.Significance nan kat - operasyon kadran
Kat - operasyon kadran nan sistèm nan depo enèji gen siyifikasyon enpòtan pou operasyon an ki estab ak jesyon efikas nan sistèm nan pouvwa.
Premye a tout, li ka amelyore bon jan kalite a pouvwa nan griy la pouvwa. Pa ajiste pouvwa a aktif ak reyaktif nan kadran diferan, sistèm nan depo enèji ka konpanse pou fluctuations yo pouvwa ak enstabilite vòltaj ki te koze pa sous enèji renouvlab, tankou van ak pouvwa solè. Pou egzanp, lè pwodiksyon an pouvwa van toudenkou diminye, sistèm nan depo enèji nan kadran an premye ka byen vit lage pouvwa aktif yo kenbe estabilite nan frekans lan kadriyaj ak vòltaj4.
Dezyèmman, li ka amelyore fyab la nan sistèm nan pouvwa. Nan ka ta gen defo kadriyaj oswa ijans, sistèm nan depo enèji ka opere nan kadran diferan bay sipò pouvwa ijans ak konpansasyon pouvwa reyaktif. Pou egzanp, pandan yon kadriyaj pouvwa kout - fay sikwi, sistèm nan depo enèji konbine avèk yon konpansateur estatik synchronous (STATCOM) ka enjekte oswa absòbe pouvwa aktif ak reyaktif nan antipati ak liy lan ap koule mouye osilasyon yo ak estabilize sistèm nan pouvwa pouvwa4.
Finalman, li ka amelyore efikasite nan itilizasyon nan aparèy depo enèji. Kat operasyon {{1}4.
3.Reyalizasyon teknoloji nan kat - operasyon kadran
Realizasyon an nan kat - operasyon kadran nan sistèm nan depo enèji sitou depann sou sistèm nan konvèsyon pouvwa (PC yo) ak estrateji nan kontwòl.
Pou PC yo, li anjeneral adopte yon milti - nivo konvètisè topoloji, tankou Cascaded H - pon (CHB) konvètisè a. Converter CHB - ki baze sou sistèm enèji depo batri (BESS) ka reyalize kat - operasyon kadran an pa kontwole koule nan pouvwa ant batri a ak griy la5. Kòm pwopoze nan papye a "kat kadran kontwòl operasyon nan segondè - Voltage Transformerless gwo - kapasite sistèm entegre batri depo enèji ak konpansasyon pouvwa reyaktif", pa dekonpozisyon vektè nan Fèmen - Loop pwodwi Faz Vòltaj la, {{{{{} Modil faktè pouvwa ka rekonpanse san yo pa depase mikwo a - sik fwontyè6.
An tèm de estrateji kontwòl, se yon estrateji kontwòl konplè obligatwa. Pou egzanp, estrateji nan kontwòl yo pwopoze pou CHB - ki baze sou Bess a gen ladan dekonpozisyon quantitative nan batri eleman aktyèl ak filtre LC, jwenn ranje a posib nan evite mikwo - Cycl anba kat {{}} operasyon kadran, ak analize unify modil la unifye}. - Eta Faz Egalizasyon chaj7.
Yon lòt egzanp se kat - kadran sistèm règleman pouvwa a pwopoze pa Tsinghua Inivèsite Depatman Jeni elektrik ak lòt inite. Sistèm sa a konbine depo enèji ak statcom, epi yo ka bay konpansasyon pouvwa, règleman ak fonksyon sipò pou randonès la, ond ak ensèten nan enèji nouvo. Li ka reponn a dispatch kadriyaj nan 5 milisgond ak reyalize ajisteman an rapid nan pouvwa aktif soti nan 0 a 100% nan 150 milisgonds8.
4.Aplikasyon ka kat - operasyon kadran
Nan kèk gwo - van echèl - solè - plant pouvwa depo, sistèm nan depo enèji ka opere nan kadran diferan dapre pwodiksyon an nan van ak pouvwa solè ak demann lan nan kadriyaj la. Lè van an ak pouvwa solè yo abondan, sistèm nan depo enèji ka opere nan kadran an twazyèm chaje ak magazen enèji; Lè van an ak pouvwa solè yo pa ase, li ka opere nan kadran an premye egzeyat ak ekipman pou pouvwa a griy la.
Nan rezo a distribisyon pouvwa, sistèm nan depo enèji kapab tou gen pou itilize pou règleman vòltaj ak konpansasyon pouvwa reyaktif. Pa opere nan kadran yo dezyèm ak katriyèm, li ka ajiste vòltaj la nan rezo a distribisyon ak amelyore faktè a pouvwa nan bò a itilizatè9.
Kat - operasyon kadran nan sistèm depo enèji se yon teknoloji enpòtan nan sistèm pouvwa modèn. Li ka amelyore bon jan kalite pouvwa, amelyore fyab sistèm ak ogmante efikasite nan itilizasyon nan aparèy depo enèji. Avèk devlopman kontinyèl nan nouvo teknoloji enèji ak demann lan ogmante pou estabilite sistèm pouvwa a, kat la - operasyon kadran nan sistèm depo enèji pral jwe yon wòl de pli zan pli enpòtan nan sistèm nan pouvwa nan lavni.
