Sistèm solè PV yo gen ladan yon kantite panèl solè ki branche nan ranje ki depann de pouvwa elektrik ki soti nan chak pano sa yo, ki an vire, ki konpoze de selil manisolarPV ki se inite esansyèl ki enplike nan kaptire enèji nan solèy la epi konvèti yo nan elektrisite. Koulye a, si yon lonbraj tonbe sou yon sèl pati nan panèl solè nan etalaj ou a, pwodiksyon an soti nan sistèm konplè a ka potansyèlman konpwomèt, sa a ka refere yo bay asshading nan panno PV.

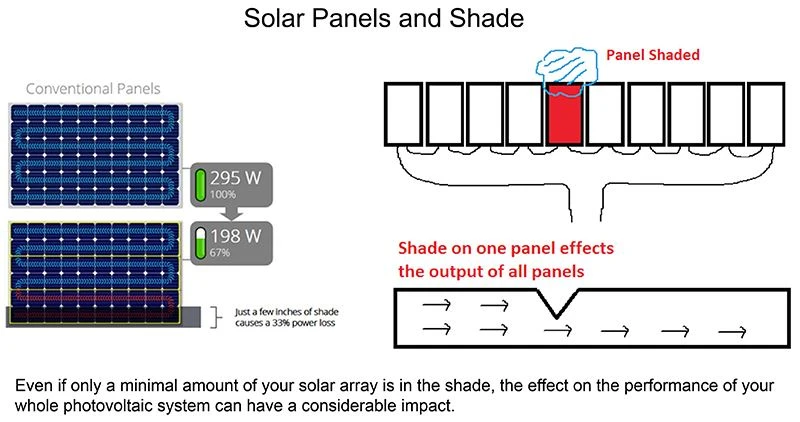

Foto ki montre diferans ki genyen nan pwodiksyon nan panèl solè ki gen lonbraj ak ki pa gen lonbraj

Pou pi bon konpreyansyon

Konsidere panèl tankou chak tiyo, ak enèji solè a tankou dlo k ap koule nan tiyo sa a. Inconventionalsolarstrings, yon lonbraj se yon bagay ki bloke ki koule. Si, tankou yon egzanp, lonbraj soti nan yon pyebwa oswa yon chemine tonbe onevenone nan allthe panelswithin thestring, pwodiksyon an nan wholestring a redwi a jis sou zewo pandan tout tan lonbraj la chita la. Si gen yon fisèl separe, ki pa gen lonbraj, sepandan, fisèl sa a ka vire tou pisan tankou chak abityèl.

Reprezantasyon grafik efè lonbraj sou sistèm solè

Ki faktè ki lakòz lonbraj?

Lonbraj, tipikman lakòz paske nan nwaj, obstak anviwònman an tankou aranjman ak bilding, pwòp tèt ou-lonbraj ant panno nan ranje paralèl, pousyè tè, pousyè ak diferan lòt birddroppings trashlike, elatriye efè sa yo lonbraj yo tou se yon rezilta nan pozisyon nan blokaj la oswa nan kèk ka dinamik, tankou yon egzanp, ashadow castby nwaj k ap deplase.

Ki jan li afekte pèfòmans sistèm solè a?

Panno solè yo konekte intoseries-parallelcombination depann sou seri a vòltaj inverterinput. Si lonbraj soti nan yon pyebwa oswa chemine tonbe menm sou yon sèl panèl nan fisèl la, pwodiksyon an nan wholestringwillnearlybe a zewo pou peryòd la nan lonbraj la. Si gen yon fisèl separe, ki pa gen lonbraj, li ap toujou vire pwodiksyon nòmal. Enpak la nan lonbraj sou wholesystem la depann onhoweverthe panelsarewired ansanm.

Ki jan yo atake pwoblèm lonbraj?

• Pozisyon nan sistèm PV

Anvan ou enstale yon sistèm solè PV ou dwe fè yon analiz analiz sou sit la konsidere tout tan nan jounen an pou tout sezon nan ane a pou fè pou evite lonbraj. Yon pye bwa k ap grandi ki tou pre oswa bilding ki ka vini nan tan kap vini bezwen tou yo dwe konsidere anvan finalize kote pou sistèm PV.

• Kontoune Dyòd

Kontoune Dyod ki pi ba efè nan lonbraj

Efè destriktif nan chofaj cho-plas ka kontourne nan itilize nan yon dyòd kontoune. Yon dyòd kontoune ki konekte nan paralèl, men ak polarite opoze, nan yon selil solè jan yo montre anba a. Anba operasyon nòmal, chak selil solè yo pral pi devan partial ak Se poutèt sa dyòd kontoune a pral ranvèse patipri epi yo pral efektivman yon kous louvri. Sepandan, si yon selil solè ranvèse partial akòz yon dezekilib nan kouran sikwi kouran ant plizyè seri konekte selil yo, Lè sa a, dyòd kontoune a ap kondi, kidonk pèmèt aktyèl la soti nan bon selil solè yo koule nan sikwi ekstèn lan olye ke pou pi devan chak bon selil. Se patipri a ranvèse maksimòm atravè selil la pòv redwi a sou yon gout dyod sèl, konsa limite aktyèl la ak anpeche cho-plas chofaj. Operasyon yon dyòd kontoune ak efè sou yon koub IV yo montre nan animasyon ki anba a.

Kouran koule pou de selil nan seri ak efè yon dyòd kontoune. Animasyon an pwogrese otomatikman soti nan yon kondisyon nan yon lòt.

Efè yon dyòd kontoune sou yon koub IV ka detèmine pa premye jwenn koub IV nan yon sèl selil solè ak yon dyòd kontoune ak Lè sa a, konbine koub sa a ak lòt koub selil solè IV. Dyòd kontoune a afekte selil solè a sèlman nan patipri ranvèse. Si patipri ranvèse a pi gran pase vòltaj jenou selil solè a, Lè sa a, dyòd la vire sou li epi li fè kouran. Koub IV konbine a montre nan figi ki anba a.

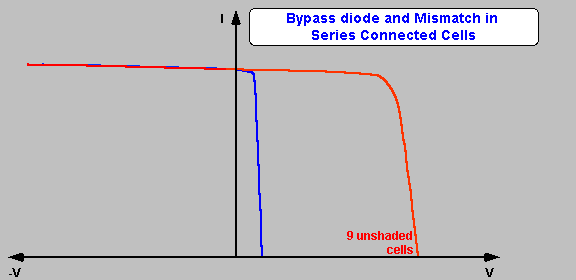

IV koub nan selil solè ak dyod kontoune.

Anpeche chofaj cho-plas ak yon dyòd kontoune. Pou klè, egzanp lan itilize yon total de 10 selil ak 9 non ak 1 lonbraj. Yon modil tipik gen 36 selil ak efè yo nan dezekilib aktyèl yo menm vin pi mal san yo pa dyòd la kontoune, men yo gen mwens enpòtan ak kontoune dyòd la. Animasyon an deplase otomatikman. Ou pa bezwen klike sou kontinye.

Nan pratik, sepandan, yon sèl kontoune dyod pou chak selil solè se jeneralman twò chè ak olye kontoune dyod yo anjeneral mete atravè gwoup selil solè. Vòltaj la atravè selil solè ki genyen lonbraj oswa ba aktyèl la egal a vòltaj patipri pou pi devan nan lòt selil seri yo ki pataje menm dyòd kontoune plis vòltaj dyòd kontoune a. Sa a se montre nan figi ki anba a. Vòltaj la atravè selil solè yo pa depann sou degre nan lonbraj sou selil ki ba aktyèl la. Pou egzanp, si selil la konplètman fonse, Lè sa a, selil yo solè ombrye yo pral pi devan partial pa aktyèl sikwi kout yo ak vòltaj la pral sou 0.6V. Si selil pòv la sèlman pasyèlman fonse, kèk nan aktyèl la soti nan selil yo bon ka koule nan kous la, epi li se rès la itilize pou avanse patipri chak junction selil solè, sa ki lakòz yon pi ba vòltaj patipri pi devan nan chak selil. Dissipasyon pouvwa a maksimòm nan selil la fonse se apeprè egal a kapasite nan génération nan tout selil nan gwoup la. Gwosè a maksimòm gwoup pou chak dyòd, san yo pa sa ki lakòz domaj, se sou 15 selil / kontoune dyòd, pou selil Silisyòm. Pou yon modil nòmal 36 selil, Se poutèt sa, 2 dyod kontoune yo te itilize asire modil la pa pral vilnerab a" cho-plas" domaj.

Kontoune dyòd atravè gwoup selil solè yo. Vòltaj la nan selil solè ki pa gen lonbraj la depann de degre lonbraj selil pòv la. Nan figi ki anwo a, yo montre 0.5V abitrèman.

• Fèy varyateur ak MPP swiv kapasite

Maksimòm Power Point Tracking (MPP Tracking oswa MPPT) teknoloji se kounye a yon estanda nan mitan manifakti varyateur fisèl. Envèrtè fisèl ak MPP Tracker yo kapab peze enèji ki pi ka itilize soti nan yon fisèl nan panno solè (menm lè fonse) pa ajiste vòltaj la opinyon. Nan yon Nutshell, yon MPP Tracker ede redwi pèt pwodiksyon ki asosye ak lonbraj pasyèl ak lòt dezekilib pwodiksyon.Envèrtè san yo pa teknoloji MPPT pèdi pwodiksyon an soti nan fisèl la pi fèb lè li pase anba papòt pwodiksyon an vle.

• Mikwo varyateur ak optimiseur pouvwa

Tou de Microinverters ak optimiseur pouvwa yo te itilize simonte pwoblèm nan nan lonbraj pasyèl. Li pèmèt chak panèl solè travay endividyèlman pou pwodiksyon enèji sistèm lan pa afekte disproporsyonelman pa sèlman youn oubyen de panno fonse.

Diferan kalite lonbraj solè

Gen diferan kalite lonbraj solè, tou depann de objè yo ki kreye lonbraj la.

Lonbraj tanporè

Lonbraj tanporè gen ladan lonbraj ki se rezilta nyaj, jete zwazo, pousyè oswa fèy tonbe.

Lonbraj ki soti nan bilding lan

Lonbraj ki soti nan bilding lan se kritik jan li enplike nan lonbraj dirèk. Egzanp sa a ki kalite lonbraj yo se chemine, kondiktè ekleraj, asyèt satelit, antèn, do-kay ak fasad protrusions, konpanse estrikti bilding, supèrstruktur do-kay jis nan non yon kèk.

Lonbraj soti nan kote a

Lonbraj la soti nan kote a soti nan ki antoure bilding lan. Kapab gen pyebwa oswa touf, kabl k ap kouri sou bilding yo, bilding vwazen oswa bilding byen lwen ki ka egalman lakòz orizon tou nwa.

Oto-lonbraj

Avèk sistèm etajè-aliye, pwòp tèt ou-lonbraj nan modil yo ka ki te koze pa ranje a nan modil yo. Nan ka sa yo, li nesesè pou optimize enklinezon an ak separasyon ant ranje modil yo.

Dirèk lonbraj

Dirèk lonbraj ka lakòz gwo pèt nan enèji kòm pwoksimite nan objè a lonbraj-Distribisyon anpeche panèl solè PV trape limyè a.
